RLM Evo

Andra generationens, direktdriven, högpresterande kammarfläkt med nyutvecklat fläkthjul med airfoilskovlar och medroterade radialdiffusor med högeffektiv PM-motor (axlad EC-motor) i klass IE4 eller IE5 med integrerad eller separat omriktare alt. asynkronmotor i klass IE3 för varvtalsreglering med frekvensomriktare alt. med påbyggd omriktare som option.

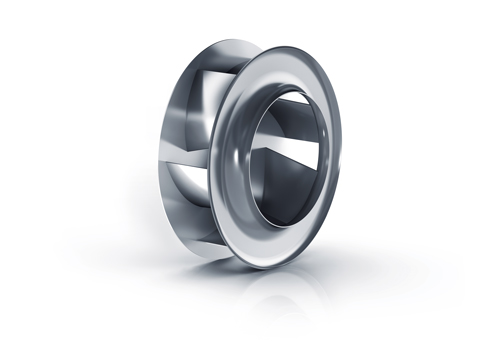

Komplett inbyggnadsmodul med högsta verkningsgrad, speciellt utvecklad och optimerad för användning utan kåpa. Nyutvecklat fläkthjul med högsta prestanda genom optimerad fläkthjulsgeometri och 6 st bakåtböjda skovlar i hålprofil med äkta aerofoil-form. Turbulensfria skovlar med rundade och snedställda kanter längs hela bladet för optimal effekt.

Medroterande radialdiffusor med optimerad utloppsprofil för ökning av verkningsgraden. Fläkthjul tillverkat i höghållfasthetsstål genom en automatiserad tillverkningsproces, robotsvetsat samt avfettat, fosfaterat och pulverlackerat med en hökvalitets, epoxy-polyestermix och monterat direkt på motoraxeln med en Taper Lock-bussning.

Statiskt och dynamiskt balanserat enl. DIN ISO 1940 Integrerad inloppskona av förzinkad stålplat för optimalt inströmmning i fläkthjulet med standardmonterat uttag för flödesmätning. Påbyggd innerrotormotor med effektiv asynkronteknik med PTC-termistorer lämplig för varvtalsregelring med frekvensomriktare alt. högeffektiv PM-motor (permanentmagnetiserad) med integrerad eller separat drive optimerad med det högeffektiva fläkthjulet.

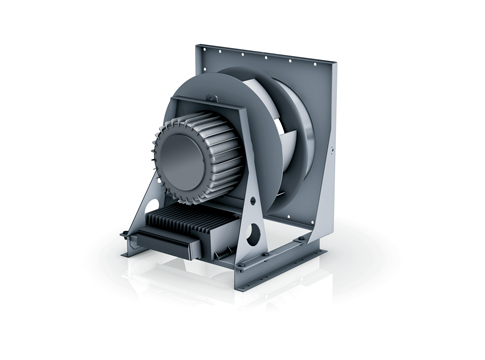

Inloppsisda förberedd för anslutning av kvadratisk dukstos. Komplett modul optimalt justerad och monterad på gemensam grundram förberedd för montage på vibrationsdämpare. Fläkten för montage med horisontell axel.

15 storlekar 250-1250 mm med IE3 asykronmotor upp till 45 kW resp. med synkron PM-motor i klass IE4/IE5 upp till storlek 900 mm med upp till 18.5 kW motor samt med påbyggd/integrerad frekvensomriktare som option upp till 15 kW.

Ex-utförande enl. ATEX kat. 2G för Ex Zon 1/2 med EEx de IIB T4-motor i IE3 för drift med frekvensomriktare!

Tekniska data (exkl. drivning) i toleransklass 1 enligt DIN 24166.

Egenskaper

Z

Marknadens lägsta ljudnivå

Z

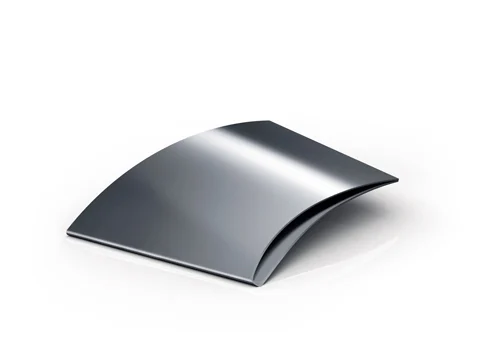

Fläkthjul med airfoilskovlar i lackerat stål

Z

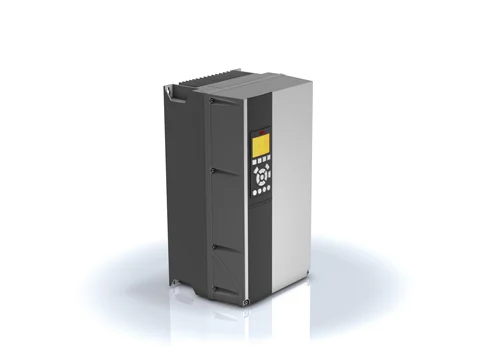

Asynkron- eller PM-motor med påbyggd omriktare som option

Z

Utförande enligt ATEX som option
